アプリケーション例

幅広いサイズのサンプルを撮影し、目的に応じた要求分解能を満たすことが可能です!!

• 骨（生体）の観察
• ガラス繊維強化樹脂（GFRP）樹脂ビス ･･･繊維配向観察、内部ボイドの観察
• 不織布 マスクの観察
• スマートフォン（電子部品・電池）のパーツや基板上の部品の観察
• 鉱物の観察
• アルミダイキャストサンプル（Φ80mm×高さ60mm）内のボイド観察
• 3D画像：えびの天ぷらの解析
• 3D画像：アメリカンドッグの解析

骨（生体）の観察

CT断層画像　青線枠内全体 サンプルご提供：大阪大学 大学院工学研究科　中野貴由教授

管電圧：90kV 微細空孔が観察されました。(直径10μm以下)

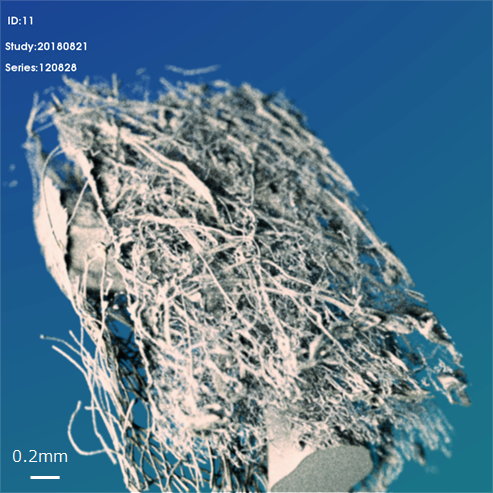

マウス大腿骨CT画像 サンプルご提供：大阪大学 大学院工学研究科　中野貴由教授

ガラス繊維強化樹脂（GFRP）樹脂ビス･･･繊維配向観察、内部ボイドの観察

CT断層画像　全体	CT断層画像　拡大
管電圧：90kV

不織布 マスクの観察

CT断層画像	3D画像
管電圧：50kV

スマートフォン（電子部品・電池）のパーツや基板上の部品の観察

リチウムイオン電池	基板部	積層チップインダクタ	はんだ付けボイド
管電圧：130kV

鉱物の観察

CT断層画像	3D画像
管電圧：130kV

アルミダイキャストサンプル（Φ80mm×高さ60mm）内のボイド観察

CT断層画像　全体	CT断層画像　拡大
管電圧：130kV

3D画像：えびの天ぷらの解析

えびの天ぷら3D画像	気泡分布	油脂分布
*VG Studio MAX3.2にて画像表示

3D画像：アメリカンドッグの解析

アメリカンドッグ3D画像	油脂分布	気泡分布
*VG Studio MAX3.2にて画像表示
